200л 1000л харааны бүрэн автомат дүүргэлт машин

(Тоног төхөөрөмжийн харагдах байдал нь биет объектоос хамааран тохируулсан функц эсвэл техникийн шинэчлэлээс хамаарч өөр өөр байх болно.)

Somtrue бол дэлхийн хэрэглэгчдэд илүү сайн бүтээгдэхүүн, үйлчилгээгээр хангах зорилготой мэргэжлийн үйлдвэрлэгч юм. Манай 200L 1000L харааны бүрэн автомат дүүргэгч машин нь дотоодын зах зээлд сайнаар хүлээн зөвшөөрөгдөж зогсохгүй олон улсын зах зээлд өргөнөөр хүлээн зөвшөөрөгдсөн. Somtrue тасралтгүй хүчин чармайлт, тасралтгүй шинэчлэлийн ачаар дэлхийн хэрэглэгчдийн өсөн нэмэгдэж буй хэрэгцээг хангахын тулд техникийн түвшин, үйлдвэрлэлийн хүчин чадлаа сайжруулсаар байна. Хоёр талын хүчин чармайлт, хамтын ажиллагааны үр дүнд бид илүү сайн ирээдүйг бүтээнэ гэдэгт итгэлтэй байна! Одоо байгаа үйлчлүүлэгч эсвэл шинэ түнш аль нь ч бай, бид тантай хамт хөгжиж, илүү их амжилт, амжилтад хүрэхийг тэсэн ядан хүлээж байна. Сорилтыг хамтдаа даван туулж, хэрэглэгчдэд илүү их үнэ цэнийг бий болгож, салбарын хөгжил дэвшлийг хуваалцъя!

200л 1000л харааны бүрэн автомат дүүргэгч машины тойм:

200 литрийн багтаамжтай сав баглаа боодлын хувьд тэсрэлтээс хамгаалагдсан орчинд 200 литрийн торхонд тусгайлан зориулагдсан ухаалаг савлагааны систем. Харааны хайлтын амыг ашиглан 200 литрийн торхны автомат савлагаа, автомат шумбах, автоматаар хурдан дүүргэх, автомат гоожих, автомат битүүмжлэх утасны бүрээс болон бусад бүх процессыг хэрэгжүүлэх боломжтой.

Дүүргэлтийн үндсэн хэсэг нь цонхыг харах боломжтой байгаль орчныг хамгаалах хүрээтэй бөгөөд хаалгыг хувин доторх болон гадагшлуулах автоматаар хөдөлгөж дүүргэх үед хаалттай орон зай үүсгэдэг. Энэхүү машины цахилгааны хяналтын хэсэг нь PLC программчлагдах хянагч, жин хэмжих модуль, харааны систем гэх мэт хүчирхэг хяналтын чадвартай, өндөр түвшний автоматжуулалттай. Торхыг дүүргэхгүй байх функцтэй тул материалын хог хаягдал, бохирдлоос зайлсхийхийн тулд торхны амыг дүүргэхийг хориглоно, ингэснээр машины цахилгаан механик интеграци нь төгс гүйцэтгэлтэй болсон.

Жинлэх ажлын зарчмыг дүүргэх хэмжээг хянахад ашигладаг. Дүүргэх хавхлагыг нээх хугацааг PLC программчлагдсан хянагч удирддаг бөгөөд материал нь сав руу урсдаг (эсвэл насосны тэжээлээр дамждаг). Энэхүү машины дүүргэлтийн хэлтэс нь давхар зузаан, нимгэн хоолойгоор хурдан дүүргэх, удаан дүүргэх ажлыг гүйцэтгэдэг бөгөөд удаан дүүргэх урсгалыг тохируулах боломжтой. Дүүргэлтийн эхний үед давхар хоолойг нэгэн зэрэг нээнэ. Бөглөх хугацаа дууссаны дараа шумбах цилиндр нь баррель амны байрлал руу дээшилж, түүхий дамжуулах хоолой хаагдаж, нимгэн шугам хоолой нь тогтоосон нийт дүүргэлтийн эзэлхүүн хүртэл аажмаар дүүргэнэ. Автомат эргүүлэх тагийг дүүргэх төгсгөлд гүйцэтгэдэг.

Тоног төхөөрөмж нь жин, санал хүсэлтийн системтэй бөгөөд хурдан, удаан дүүргэх хэмжээг тохируулах, тохируулах боломжтой.

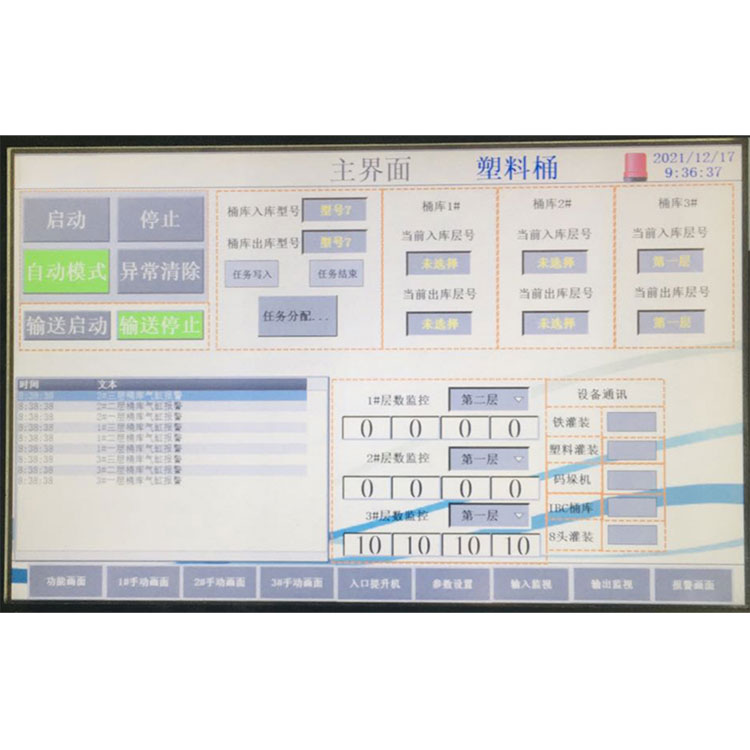

Мэдрэгч дэлгэц нь одоогийн цаг, төхөөрөмжийн ажиллаж байгаа байдал, дүүргэлтийн жин, хуримтлагдсан гаралт болон бусад функцуудыг нэгэн зэрэг харуулах боломжтой.

Тоног төхөөрөмж нь дохиоллын механизм, алдааг харуулах, шуурхай боловсруулах схемийн функцтэй.

Бөглөх шугам нь цоожны хамгаалалтын функцтэй бөгөөд дүүргэлт нь автоматаар зогсдог бөгөөд дүүргэлт хийгдсэн үед автоматаар дүүргэдэг.

Энэ машин нь бүхэлдээ бүрхэвчээр тоноглогдсон, хувингийн нэг тал нь нээлттэй, байгалийн агааржуулалтыг хангадаг; Үлдсэн хэсэг нь хаалттай бүтэцтэй, цонхтой, гараар хянах зориулалттай жижиг агааржуулалтаар тоноглогдсон.

Энэхүү машин нь бүрэн хаалттай таглаатай, даралтат интерфэйстэй, тоног төхөөрөмжийг микро цэнэглэж, гаднах хийг тоног төхөөрөмж рүү багасгах боломжтой.

Техникийн үндсэн үзүүлэлтүүд:

Харааны байрлал тогтоох систем

Алсын хараа: Аж үйлдвэрийн ухаалаг камерыг ашиглан харааны тэсрэлтийг тусгаарлах машины хайрцагт ачаалж ажиллана. Ухаалаг камер болон PLC удирдлагын координатын хөдөлгөгч систем нь дүүргэгч бууг баррель порт руу чиглүүлдэг.3 D координатын хөдөлгөөнт систем: чиглүүлэгч төмөр замын систем ба дэлбэрэлтээс хамгаалагдсан удаашруулах мотор.

Гол үүрэг:

Автомат хайлт: харааны байрлал, хөдөлгөөний системийг зохицуулах, дүүргэх буу дуслаар дүүргэх.

Хурдан ба удаан давхар хурдтай автомат тоон дүүргэлт: дүүргэлтийн нарийвчлал, үйлдвэрлэлийн хүчин чадлыг хангах;

Бөглөх хэлбэр: шингэний түвшинд эсвэл доор дүүргэх;

Пневматик суурийн хавхлага нь үргэлж нээлттэй байдаг, урд талын урсгалын хязгаарыг аажмаар нэмнэ - дүүргэх бууны гаралтын урсгалын хурдыг удаашруулна;

Шингэн аяганы дизайн - ус нэвтрүүлсний дараа үлдэгдэл шингэний алдагдлыг багасгах;

Автомат болон гарын авлагын тоон дүүргэлт-хялбар ажиллагаа, засвар үйлчилгээ;

Автомат хальслах функц - савыг дүүргэх жингийн үл нийцэх хүчин зүйлийн нарийвчлалд үзүүлэх нөлөөг даван туулах;

Утгын цэгийг тохируулах боломжтой-тоон дүүргэлт нь олон жингийн мужид тохирсон;

Автомат оношилгоо, алдааны дохиолол - системийн ажлын найдвартай байдлыг сайжруулах;

Хамгаалалтын цоожтой хувин байрандаа, шүршигч буу доош; буу дээд баррель буцах дүүргэх;

Өөрөө түгжих удирдлага - дүүргэхийн өмнө хушууг турших;

Бүтээгдэхүүний тохиргооны хадгалалт - төрөл бүрийн бүтээгдэхүүний жингийн тогтоосон утга болон холбогдох шингээлтийн параметрүүдийг хадгалах боломжтой;

Хүлцэл илрүүлэх- дүүргэлтийн алдааг автоматаар илрүүлэх;

Мэдрэгчтэй дэлгэц-Хятад интерфейс, ойлгомжтой, тохиромжтой тохиргоо.

Сэрүүлгийн дохиолол-Алдаа гарах хүртэл нарийвчлалтай.

Автомат хяналтын систем

Бүх шугам нь олон тооны PLC системээс бүрдэх бөгөөд бие даан удирдаж, бие биенээ холбодог. Энэ нь системийг өөрөө шалгах, алдааны дэлгэцийн дохиолол, нарийвчлал, хурд, гаралт гэх мэт функцуудтай. Систем бүр өөрийн гэсэн хүн-машины интерфейстэй бөгөөд бүх параметрүүдийг хүн-машины интерфейс дээр ажиллуулах боломжтой. Дамжуулах хоолойн хяналтын үйл явцын нарийвчилсан схем болон логик диаграммыг өгнө.

Бөглөх материалын төрөл, багцын тоо хэмжээ, огноо, нэг баррель жин, хадгалах хугацаа болон бусад бичлэгийн функцийг хадгалах боломжтой.

Дүүргэх систем ба задгай эргүүлэх систем

Бууны толгойг дүүргэх: гаднаас бөглөрөх хэлбэрээр дүүргэх үед торхны ам руу автоматаар шумбах ба дүүргэсний дараа автоматаар дээшлэх болно. Бөглөх бууны толгой нь хөндий загвар бөгөөд материал цацахаас сэргийлж бууны толгойг хаасны дараа материалыг цэвэрлэж болно.

Бөглөх бууны толгойн доод хэсэг нь цилиндрийг сунгасан шингэн хавтангаар хангагдсан байдаг. Дүүргэлтийн дараа дүүргэх толгой дээшилж, ус зайлуулах хавтан нь савлагаа, дамжуулах шугамын их биеийг бохирдуулахаас сэргийлдэг. Шингэн холбох диск нь гар аргаар задлахад зориулагдсан бөгөөд багажгүйгээр задлах боломжтой бөгөөд цэвэрлэхэд тохиромжтой.

Нээлттэй таг, эргүүлэх бүрээстэй хэсэг: Компанийн патентлагдсан технологийг ашиглан эргэдэг тагны толгой болон торхны гадаргууг босоо байдлаар савлаж, гөлгөр, тагийг онгойлгож, тагийг эргүүлэхэд хялбар, тагийг гэмтээхгүй, бүрхэвчийг гэмтээхгүй. , нягт битүүмжлэх зэрэг өндөр байна.

Мэдрэгчтэй дэлгэц ба жингийн систем

Материал дүүргэх параметрийн тохиргоо, ажиллагаа нь мэдрэгчтэй дэлгэцийн ажиллагаатай, энгийн бөгөөд ойлгомжтой, температурын дэлгэц, алдаа оношлох, дохиолол, шуурхай функцтэй. Энэ нь санах ой хадгалах програмын функцтэй, олон багц параметрүүдийг хадгалах, түүхэн өгөгдлийг харах боломжтой. Хэмжилтийн хазайлтыг автоматаар тооцоолж, өөр өөр программд нэрлэж, өөр өөр үзүүлэлтүүдийг өөрчлөх эсвэл үйлдвэрлэлийн хүчин чадлыг өөрчлөх боломжтой, зөвхөн өөр өөр параметрүүдийг тохируулах шаардлагатай, ажлын үр ашгийг дээшлүүлэх боломжтой. Жинлэх систем нь дүүргэлтийн нарийвчлалыг баталгаажуулахын тулд Америкийн алдартай брэндийн мэдрэгчийг ашигладаг. Нэмж дурдахад систем нь газрын тосны хамгаалалтын функцтэй бөгөөд мэдрэгч нь суулгах, арилгах, засахад тохиромжтой.

Хуваарийн хүснэгт нь хамгаалалтын функцтэй бөгөөд бууны торны толгой автоматаар буцаж ирдэг. Мөн хамгийн их дүүргэх хугацаанд хамгаалагдсан.

аюулгүй байдлын түгжээ

Тэжээлийн талбайн аюулгүй байдлын түгжээ:

Хооллох үед 1 ба 2-р товчлуурыг суулгана. Тавиурыг дээд талд нь байрлуулж, зөөвөрлөхөд №1 товчлуурыг дарж, дараа нь угсрах шугам нь №1 тэмдгийг авч, тавиурыг №1 дүүргэх төхөөрөмжид хүргэдэг.

Дахин нэг удаа тавиурыг тавиур дээр байрлуулж, зөөвөрлөхөд №2 товчлуурыг дарна уу. Дараа нь угсрах шугам нь No2 тэмдгийг авч, тавиурыг No2 дүүргэх төхөөрөмжид хүргэдэг.

Үгүй үед. 1 дүүргэлт дууссан, угсралтын шугам нь 1-р дууссан гэсэн тэмдэгтэй байх бөгөөд 2-р дүүргэгч төхөөрөмж рүү дараагийн станц руу явахгүй.

Дүүргэлтийн аюулгүй байдлын түгжээ:

ханасан гарц:

Хамгаалалтын хаалга нээгдэх үед одоогийн үйлдлийг түр зогсоох;

Хамгаалалтын хаалгыг хаасны дараа хэвийн бус хандалтын хяналтыг арилгаж, дүүргэлт хэвийн ажиллагааг үргэлжлүүлнэ.

Усанд шумбах холболт:

Дүүргэгч хувингийн амнаас гадна даралт буурах дохиолол үүсч, дүүргэх толгой нь анхны байрлалдаа хүрч, гарын авлагын оролцоотойгоор шийдэгддэг.

Илүүдэл жинг дүүргэх:

Дүүргэх туршилтын дүүргэлт илүү цагаар, машин бүхэлд нь бөглөх, дохиолол, гараар хөндлөнгөөс оролцохыг зогсооно.

Бөглөх бөглөх дохиолол

Камер хэвийн бус дохиолол авдаг

Хэвийн бус орж ирж буй материалын дохиолол
